發布時間：2021-11-27 10:34:05

故障檢查

1外觀檢查

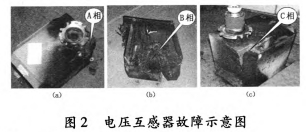

2012年3月26日,檢修人員連夜對35kV垣潔線56號線路電壓互感器進行拆除檢查,發現電壓互感器A、B、C相損壞,A、B相有炸裂現象;B相PT損害嚴峻,側壁脫離本體,插頭掉落,繞組徹底毀損;A相PT插頭掉落,表面漆層及噴鋁層受損;C相表面漆層及噴鋁層受損,其它部位正常,如圖2所示。

2上端柜頂檢查

檢查35kV垣潔線56號線路電壓互感器上端柜頂,發現柜頂插拔處燒損,斷路器室壓力開釋設備動作。將壓力開釋通道翻開后,發現本柜斷路器室壓力開釋盤動作,壓力開釋通道有許多燃弧噴出的落塵。翻開斷路器室入孔后,發現氣室內有燃弧痕跡。氣室內其它絕緣件未受損,銅排和充氣柜柜體表面有落塵無燒傷痕跡,如圖3所示。

3斷路器氣室檢查

斷路器氣室內部PT阻隔開關A相動觸頭變形,未搭在觸摸銅排上,端頭有明顯炙烤痕跡;B相動觸頭端頭有燒傷痕跡;A相CT旁氣室壁有明顯燒傷痕跡;A相和B相CT上部銅排設備螺栓頭燒傷,斷路器室頂部方位有電弧燒傷痕跡,如圖4所示。

故障分析

1現場故障分析

根據現場檢查,發現垣潔線線路PTB相燒傷比A相嚴峻,開端判別垣潔線線路PIT先發生A相接地故障,母線電壓升高后引發垣潔線B相線路PT絕緣擊穿,發生A、B相接地短路故障。

2電氣試驗分析

試驗人員對受損設備進行電氣試驗,柜體A、B、C三相對地絕緣電阻為零;A、B相電壓互感器一次繞組電阻為無窮大;C相電壓互感器一次繞組電阻為9800Q。闡明A、B兩相電壓互感器一次繞組徹底燒斷。根據設備沿面放電特色,沿面放電時不會構成干式電壓互感器開裂損壞。

3兩次擊穿情況對比分析

2011年3月30日0:38,35kV垣潔線、35kV垣宏回A、B相電壓互感器擊穿,如圖5所示;2012年3月26日19:7:58,35kV垣潔線56號線路電壓互感器A、B、C相損壞,A、B相有炸裂現象。

經過兩次PT燒損故障對比分析,得出以下定論:

1)兩次擊穿均發生在電壓互感器法蘭根部,闡明與法蘭根部電場過于集中有關。正常工作條件下,在挨近帶電T處有絲絲電暈放電聲,標明電壓互感器電場不均勻,如圖6所示。

2)兩次擊穿均在負荷最大的間隔發生,負荷較大的柜體與空間隔柜體溫差到達4℃。開端分析,大負荷電流引起的過熱,加快了套管根部電暈放電對絕緣的損害。

3)根據35kV充氣柜電壓互感器設備結構,發現套管法蘭根部存在應力不均勻現象。
